日韩成人无码,麻豆国产尤物av尤物在线观看,中文字幕一区二区三区精彩视频,久久天天躁狠狠躁夜夜爽

11

行業(yè)動(dòng)態(tài)
行業(yè)動(dòng)態(tài)

專(zhuān)業(yè)成就行業(yè)領(lǐng)先

塑料模具制品熔合紋現(xiàn)象的原因分析及對(duì)應(yīng)改善措施


塑料模具制品熔合紋的概述:

1、熔合紋又稱(chēng)熔接痕、熔接不良、熔合縫、縫合線等;

2、是指各塑料流體前端相遇時(shí)在制品表面形成的一條線狀痕跡,不僅有礙制品的美觀,而且影響制品的力學(xué)性能;

3、熔合紋的主要產(chǎn)生原因是由若干熔體在型腔中匯合在一起時(shí),在其交匯處彼此不能熔合為一體而形成線狀痕跡;

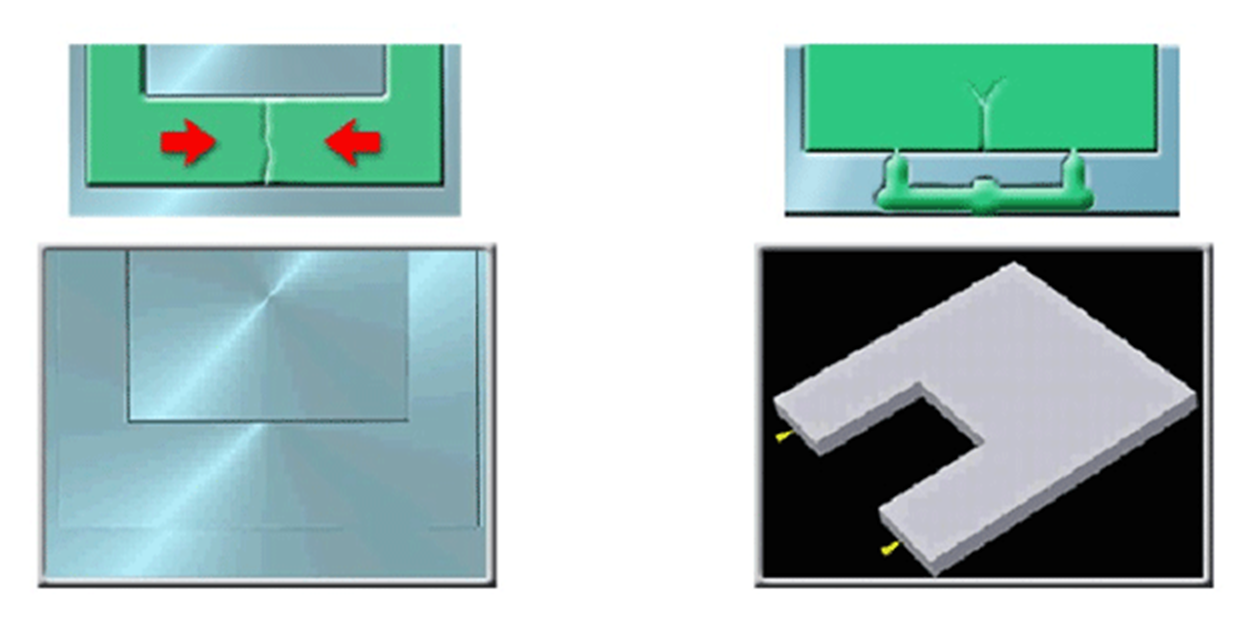

熔合紋現(xiàn)象


塑料模具制品產(chǎn)生的熔合紋分類(lèi)如下:

1、分為兩種類(lèi)型,熔接線(Meld Line)和熔接痕(Weld Line);

2、差別在于兩熔體前沿的夾角0的大小,如果θ>135°,則形成溶接線,否則形成熔接痕;

熔合紋現(xiàn)象

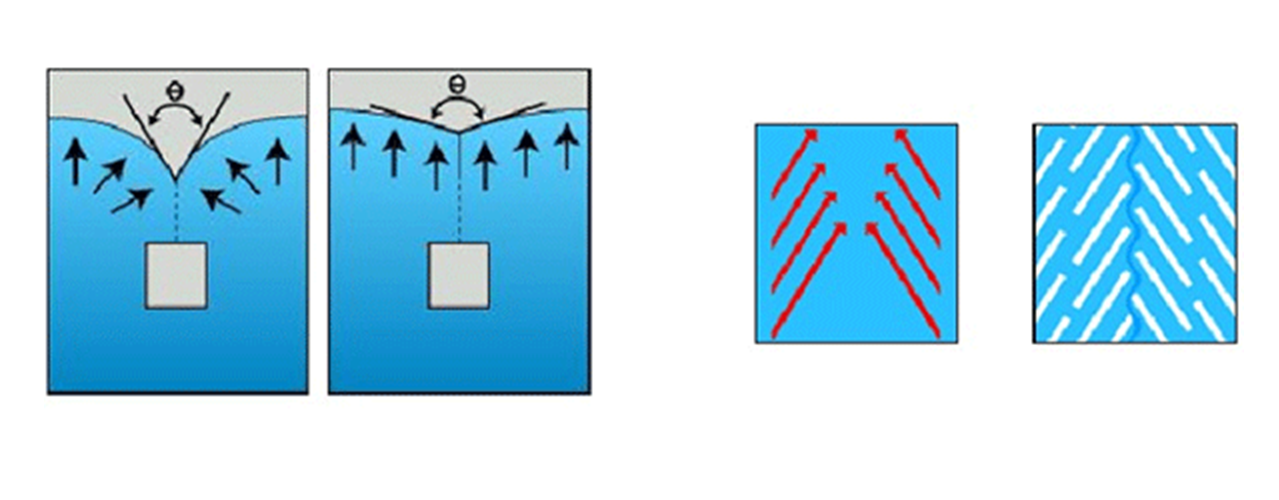

塑料模具制品熔合紋的形成機(jī)理:

1、熔接線位置上的分子取向變化強(qiáng)烈,該位置的力學(xué)結(jié)構(gòu)強(qiáng)度明顯減弱;

2、溶接痕以一定角度混合,相比熔接線分子取向更加一致,形成位置的結(jié)構(gòu)強(qiáng)度比熔接線大,視覺(jué)上也不明顯;

熔合紋現(xiàn)象
下面介紹下塑料模具制品出現(xiàn)熔合紋的幾個(gè)常見(jiàn)原因及改善措施:

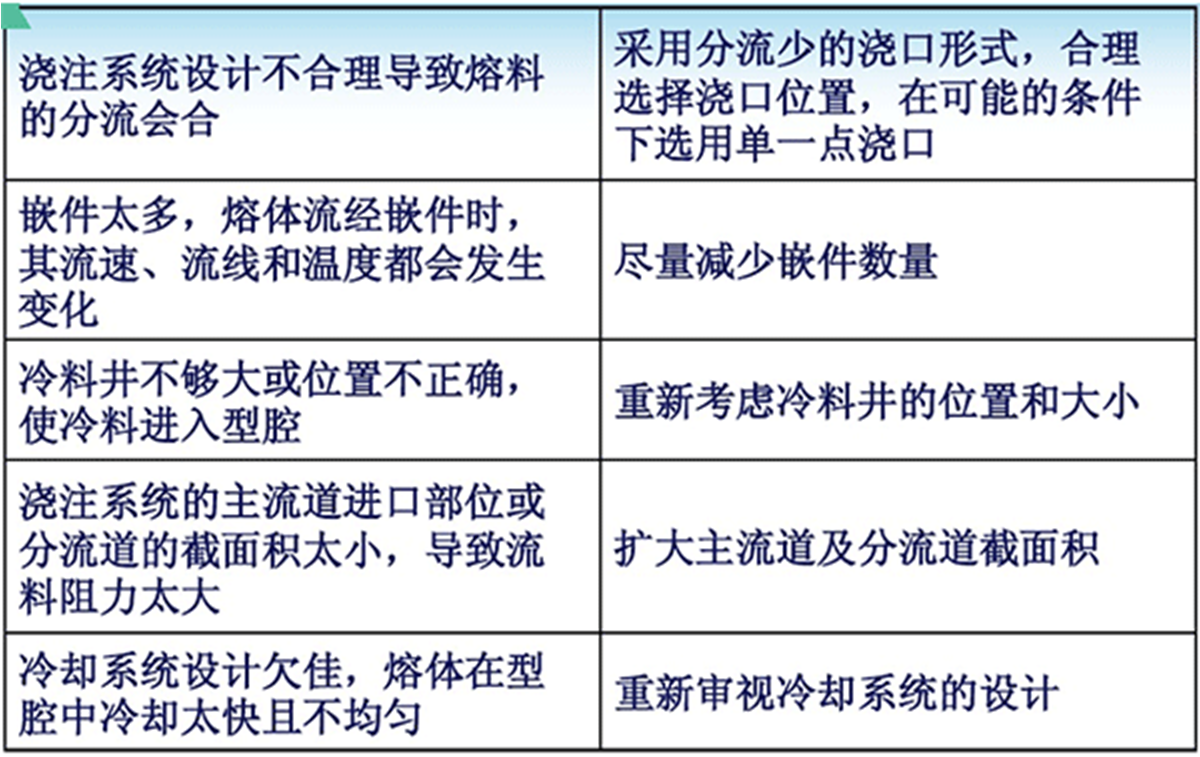

注塑模具造成的塑料模具制品熔合紋原因解析及改善措施:

熔合紋現(xiàn)象

注塑工藝造成的塑料模具制品熔合紋原因及改善措施:

熔合紋現(xiàn)象

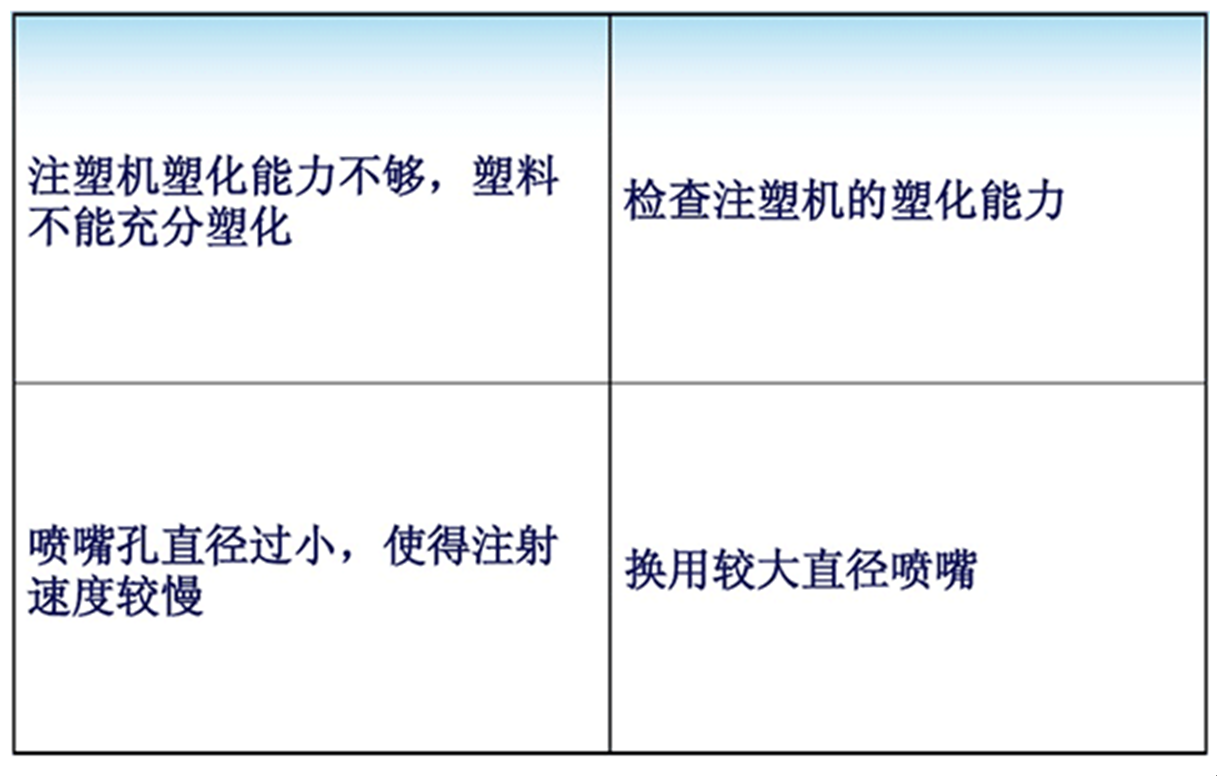

注塑設(shè)備造成的塑料模具制品熔合紋的相關(guān)改善措施:

熔合紋現(xiàn)象

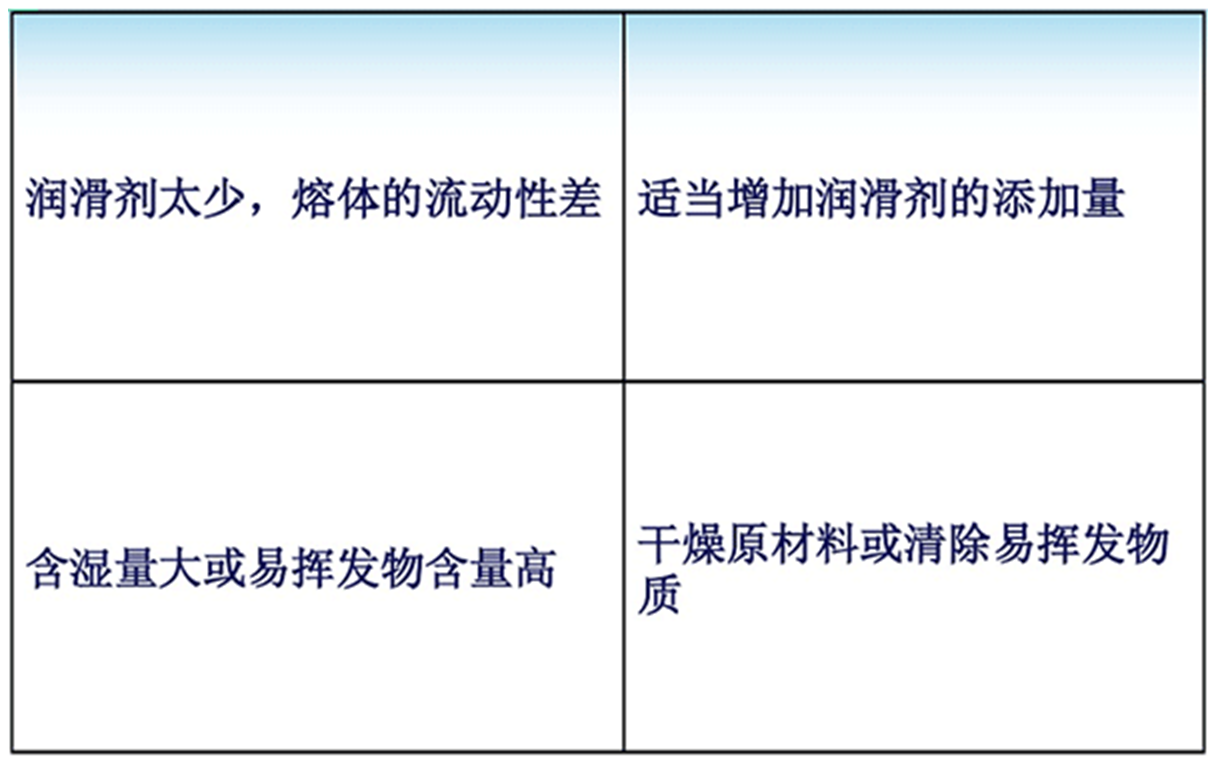

原料引起的塑料模具制品熔合紋相關(guān)改善措施:

熔合紋現(xiàn)象
